Склоны и откосы. Георешётка

Сразу уточню, что мы рассматриваем геосинтетику, а не бетонные, пластиковые или другие виды решёток

Согласно п.14.3.9 СП 116.13330.2012 “Инженерная защита территорий, зданий и сооружений от опасных геологических процессов”

Георешетки являются разрешенным материалом для закрепления склонов и основной поверхности отсыпки

По СП 34.13330.2021 п.7.64 георешетки могут выполнять следующие функции:

функцию конструкции, защищающей откос от эрозии и армирующей дернину;
функцию покрытия, улучшающего условия развития травяного покрова;
ограждения, ограничивающего деформации грунта в приповерхностной зоне откоса;
функцию обратного фильтра в укреплениях подтопляемых откосов сборными элементами или каменной наброской

Тип геосинтетических материалов, применяемых для укрепления откосов, должен быть обоснован в проекте с учетом свойств геосинтетического материала и функций, отводимых для него в конструкции

Как я ранее писала, по геосинтетике более подробно написано в отраслевых документах по автодорогам. Одним из них является «Руководство по укреплению конусов и откосов земляного полотна автомобильных дорог с использованием геосинтегических материалов и металлических сеток».

Что там есть интересного?

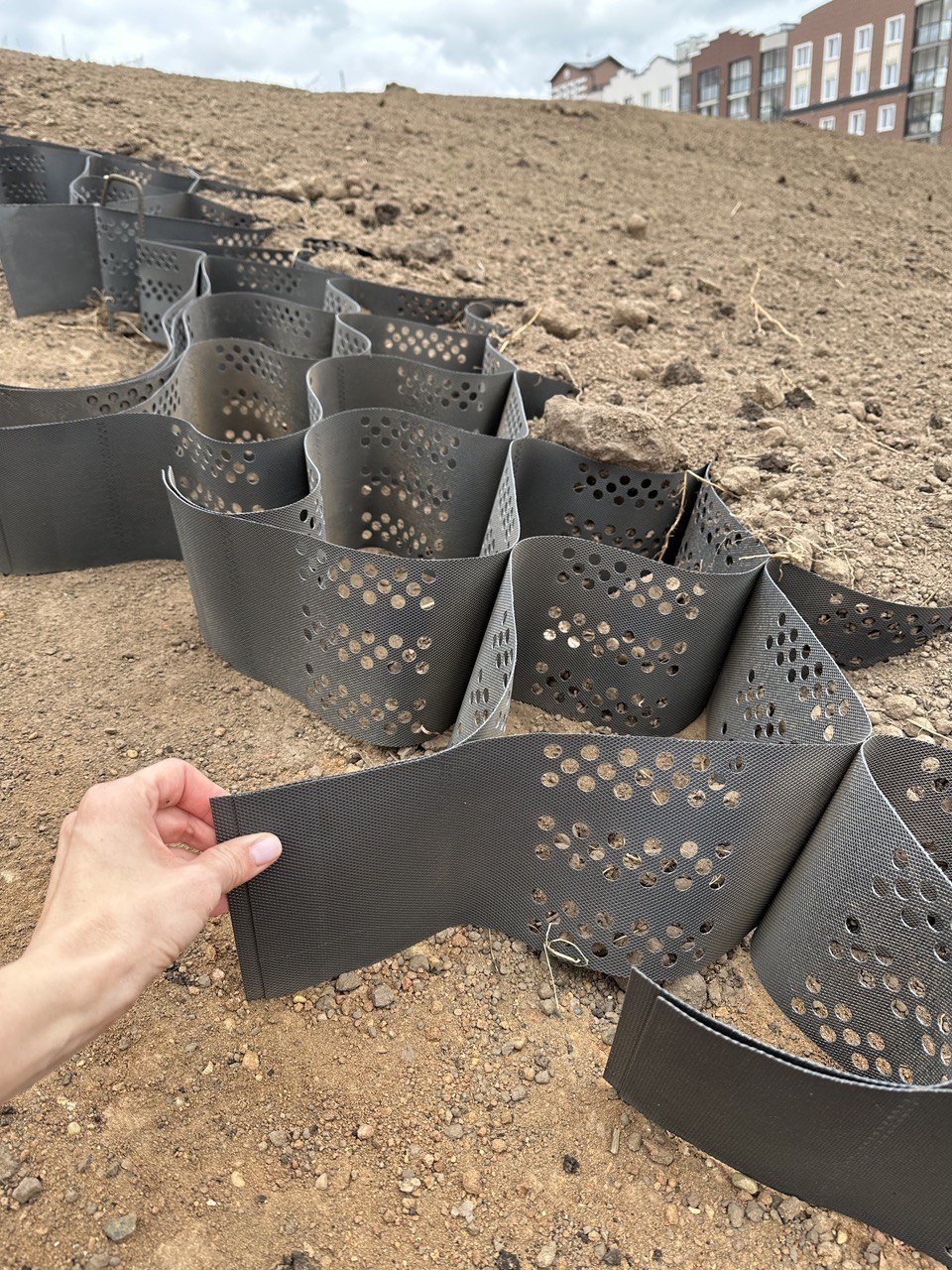

Конструкция укрепления с использованием модулей объемных георешеток проста и технологична. Она позволяет изменять в широком диапазоне размеры ячеек и объем, а также материал для заполнения

Гибкие модули георешеток могут состоять из сплошных или перфорированных лент, на которых имеются специальные отверстия заданного диаметра для пропуска (дренирования) поверхностных вод

Решетки бывают разных типоразмеров, бывает с отверстиями в ленте и без, а также разных видов в зависимости от способа скрепления полиэтиленовых лент (по всей длине ленты, не по всей длине ленты – сверху и снизу, гексагональные решетки, косоугольные решетки – для укрепления откосов с углом наклона а > 40')

Оптимальные размеры георешеток (высоту и площадь ячейки) устанавливают в зависимости от крутизны откоса (конуса), прочностных характеристик грунтов откосов насыпей, выемок, конусов, характера и степени воздействий погодко-климатических и гидрометеорологических факторов

Необходимыми конструктивными элементами всех типов укрепления откосов с применением объемных георешеток являются монтажные и несущие анкеры.

Монтажные анкеры устанавливают по контуру модулей георешеток для соединения между собой и прикрепления к поверхности конуса или откоса. Количество анкеров, необходимых для соединения модулей, зависит от типа георешетки и геометрических параметров откоса.
Постоянные или несущие анкеры предназначены дня прикрепления смонтированной из отдельных модулей конструкции к поверхностному слою грунта конуса или откоса. Они располагаются равномерно по площади конструкции. Верхняя их часть имеет также Г-образную форму. Длина постоянных анкеров зависит от свойств грунта укрепляемого конуса или откоса, геометрических параметров грунтового сооружения (высоты и крутизны откоса), расчетных погодно-климатических и гидрометеорологических воздействий, а также характеристик материала для заполнения ячеек. При угле наклона откоса а < 40* (коэффициент заложения более 1,2) функцию несущих анкеров могут выполнять монтажные анкеры, о чём должно быть указано в проекте.

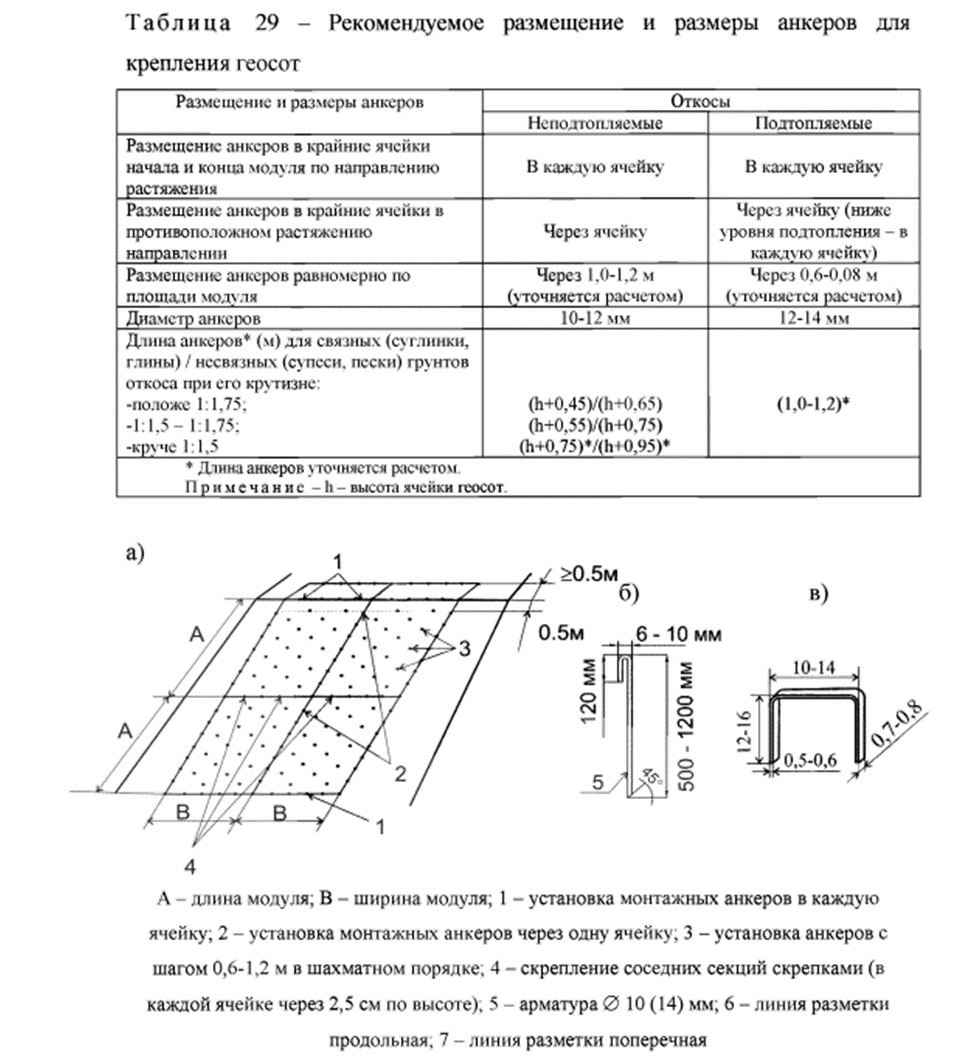

*** Детали по анкерам (длина, толщина и т.п. есть в указанном выше документе)

В качестве материала для заполнения георешеток в зависимости от конкретных условий применяют растительный грунт с посевом трав (любым способом, включая гидропосев), щебень, песчано-гравийные и другие строительные смеси

Ещё одним отраслевым документом, откуда можно взять кое-что полезное, является ОДМ 218.2.078-2016. Там есть целый раздел 10 «Конструкции на основе геосотовых материалов с заполнением ячеек традиционными материалами (ТИП VI)», где написано:

При назначении конструкции укрепления с применением геосотовых материалов следует руководствоваться положениями ОДМ 218.032-2013

Прикол в том, что этот ОДМ 218.032-2013 уже отменен.

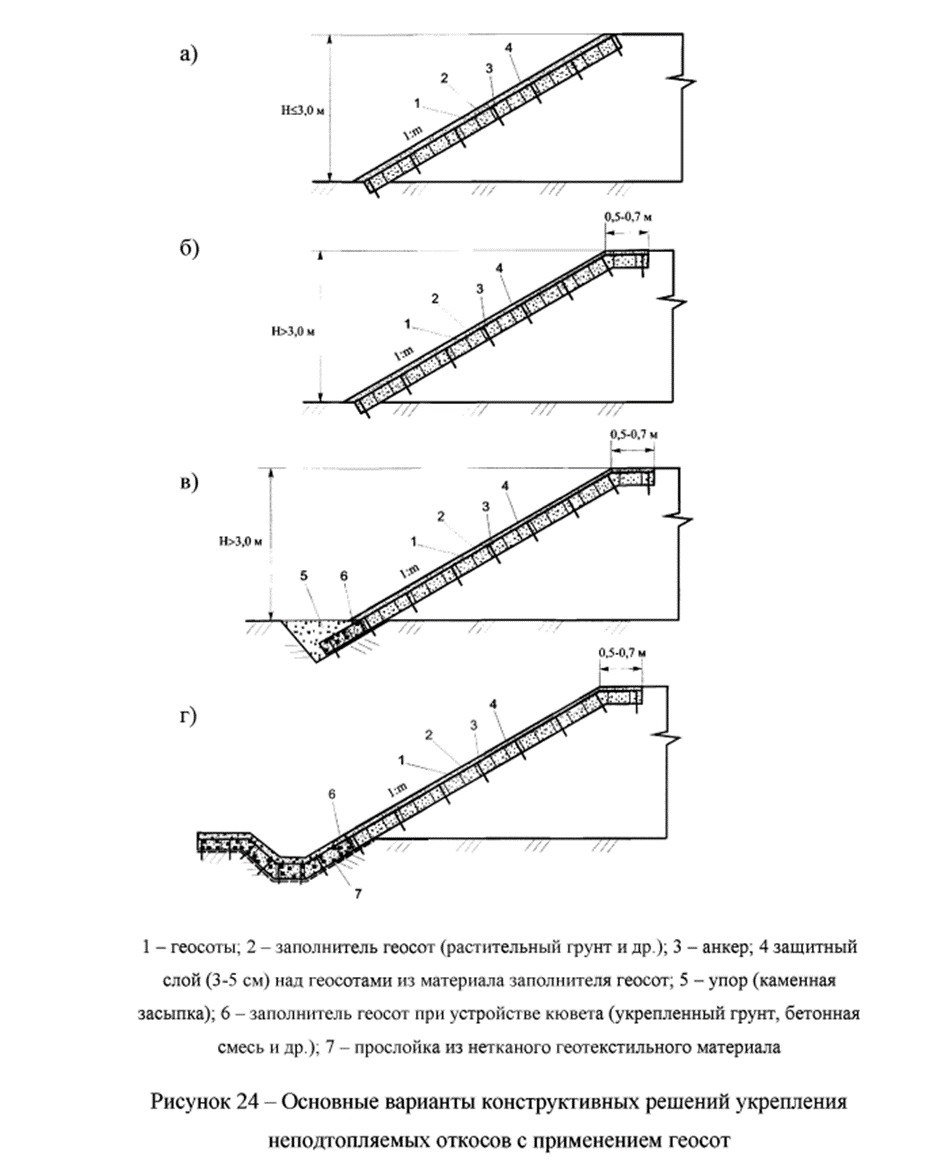

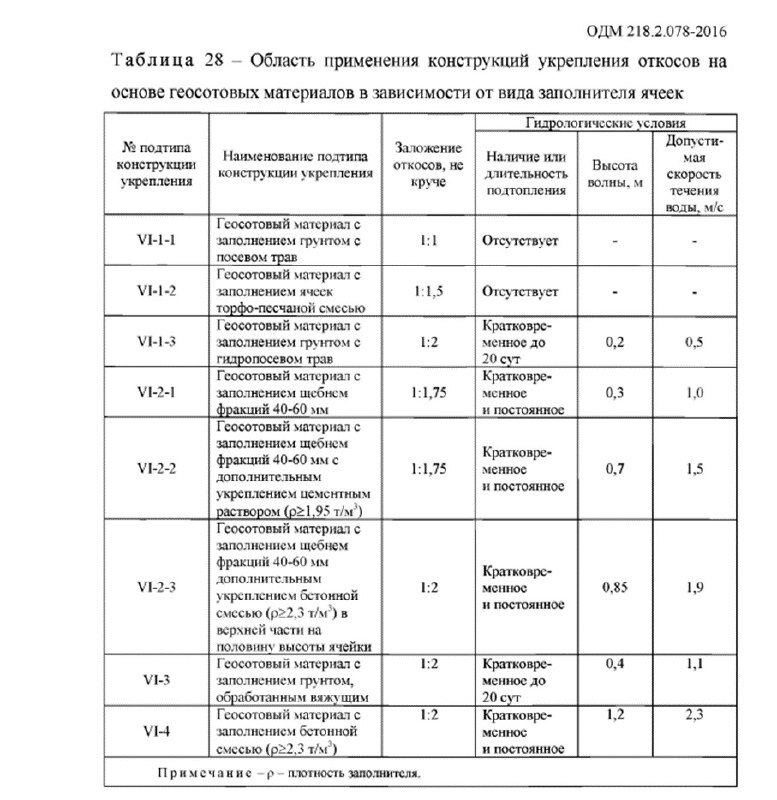

Тем не менее, в самом ОДМ 218.2.078-2016 есть много хороших табличек картинок:

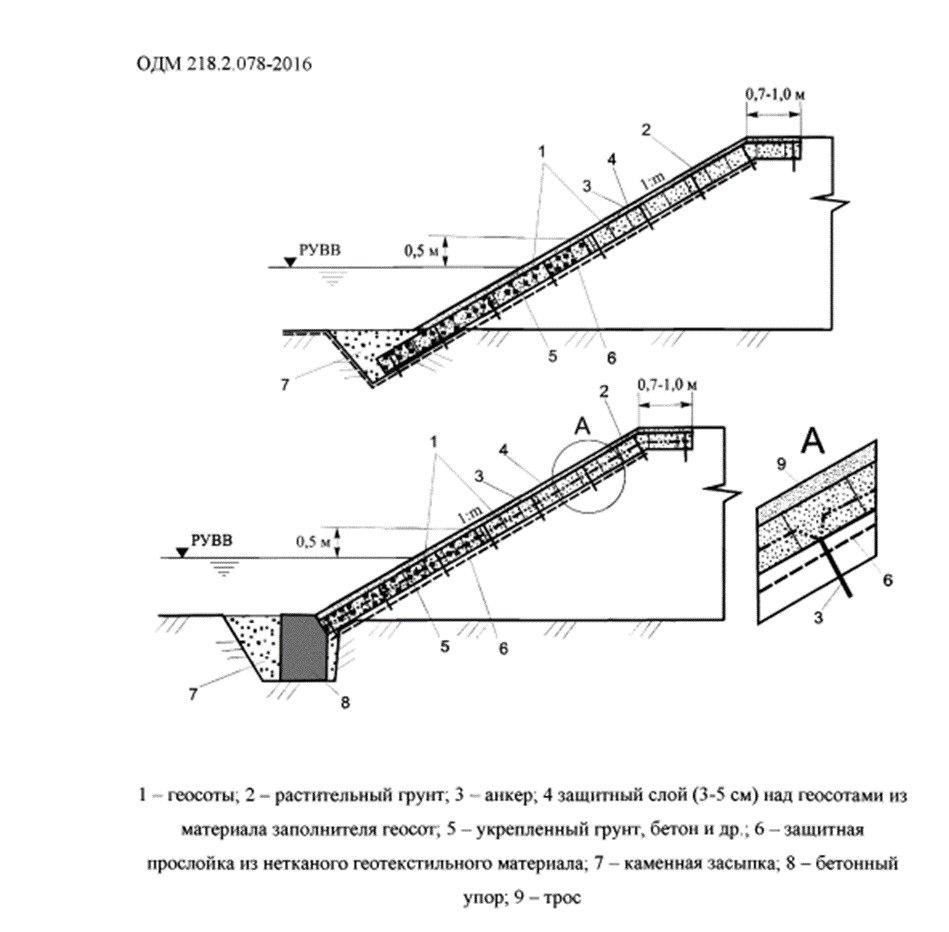

Рис.25 - Основные варианты конструктивных решений укрепления подтопляемых откосов с применением геосот

Из последних двух рисунков становится понятно, откуда берется геотекстиль под георешетками, когда сверху газон. Ни в одном градостроительном нормативе по устройству газонов геотекстиля НЕТ.

ТЕПЕРЬ О ПРАКТИКЕ

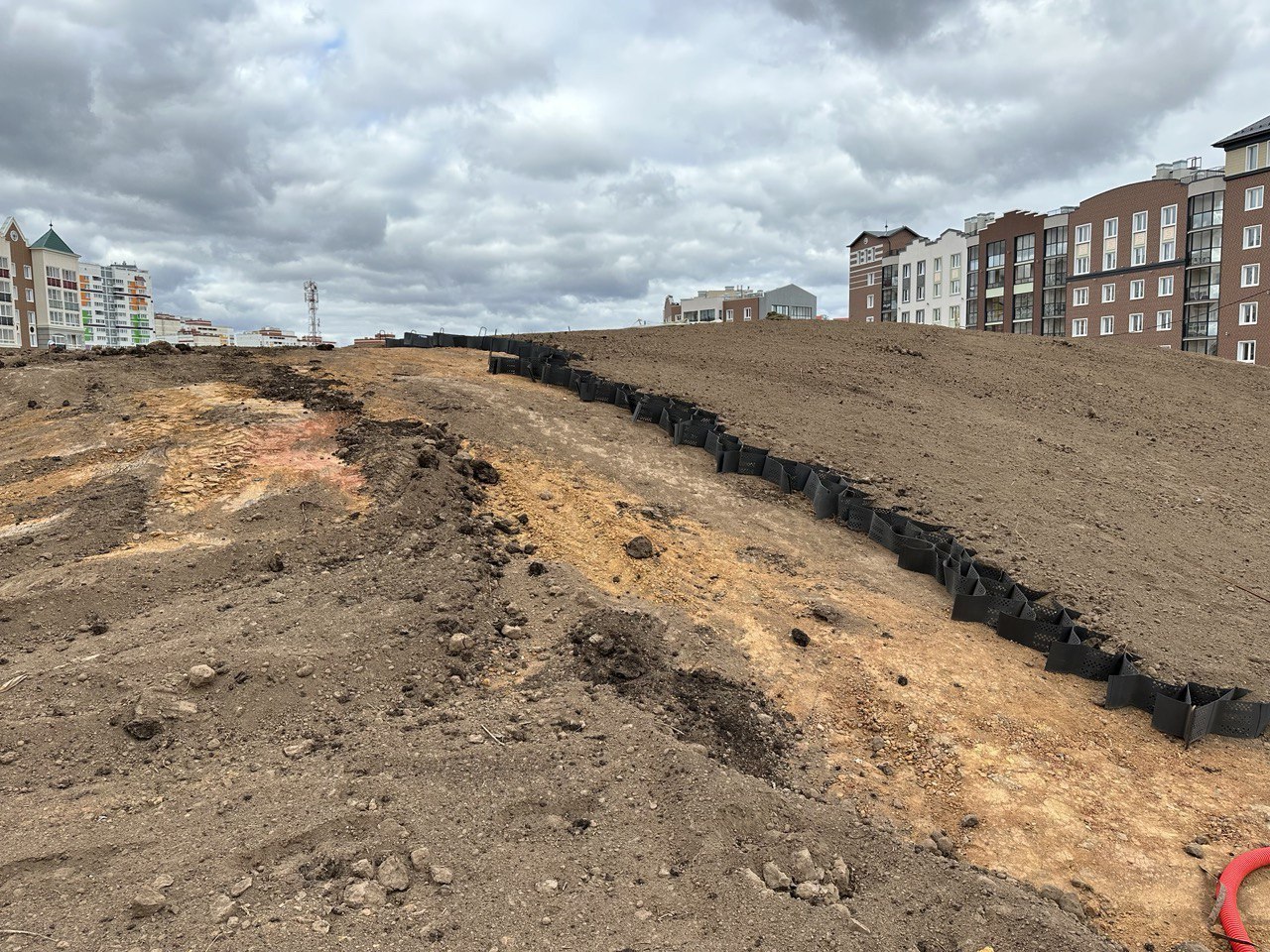

На практике чаще всего используются два способа создания газона: посев (в т.ч. гидропосев) и укладка рулонного газона.

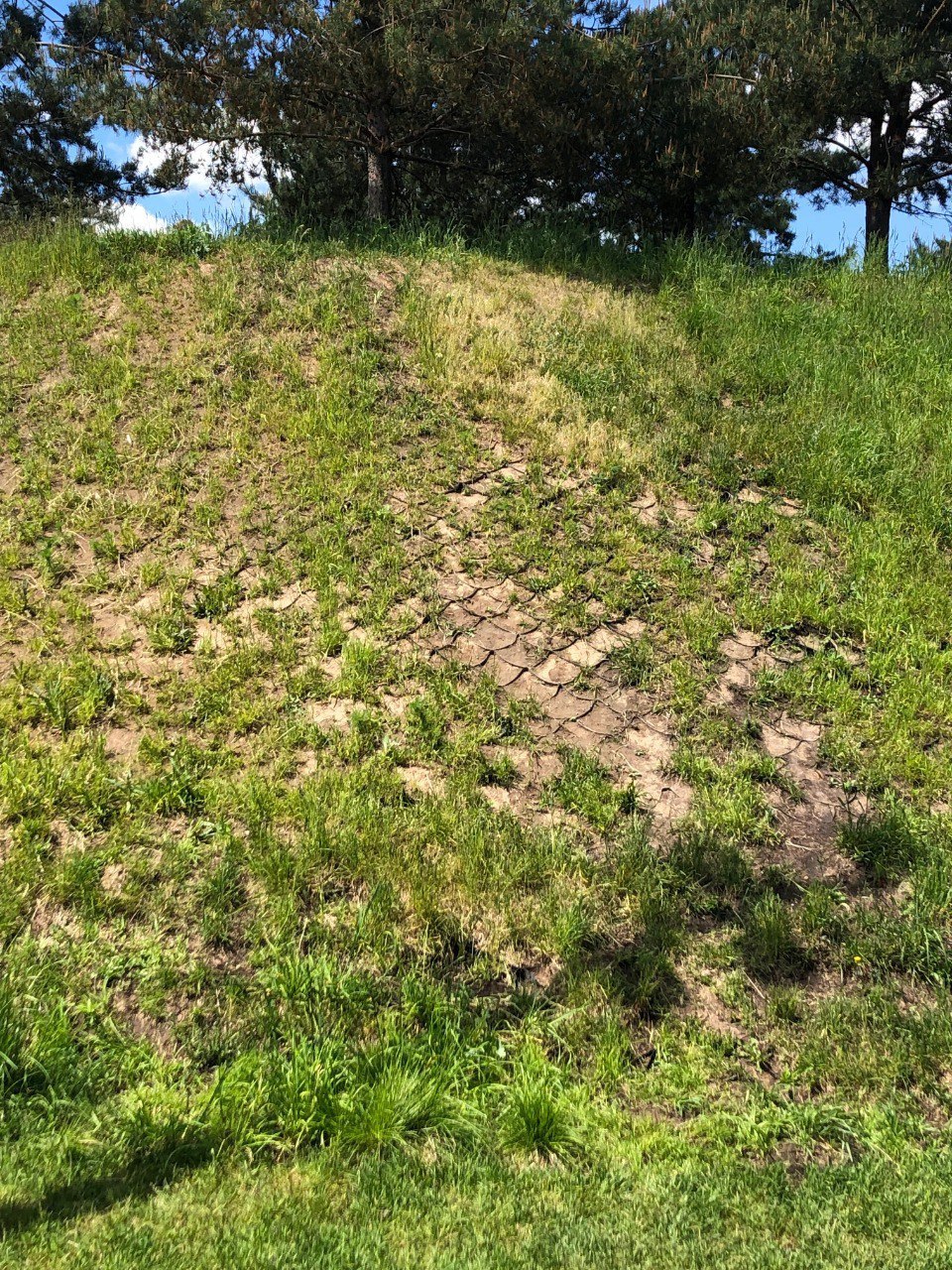

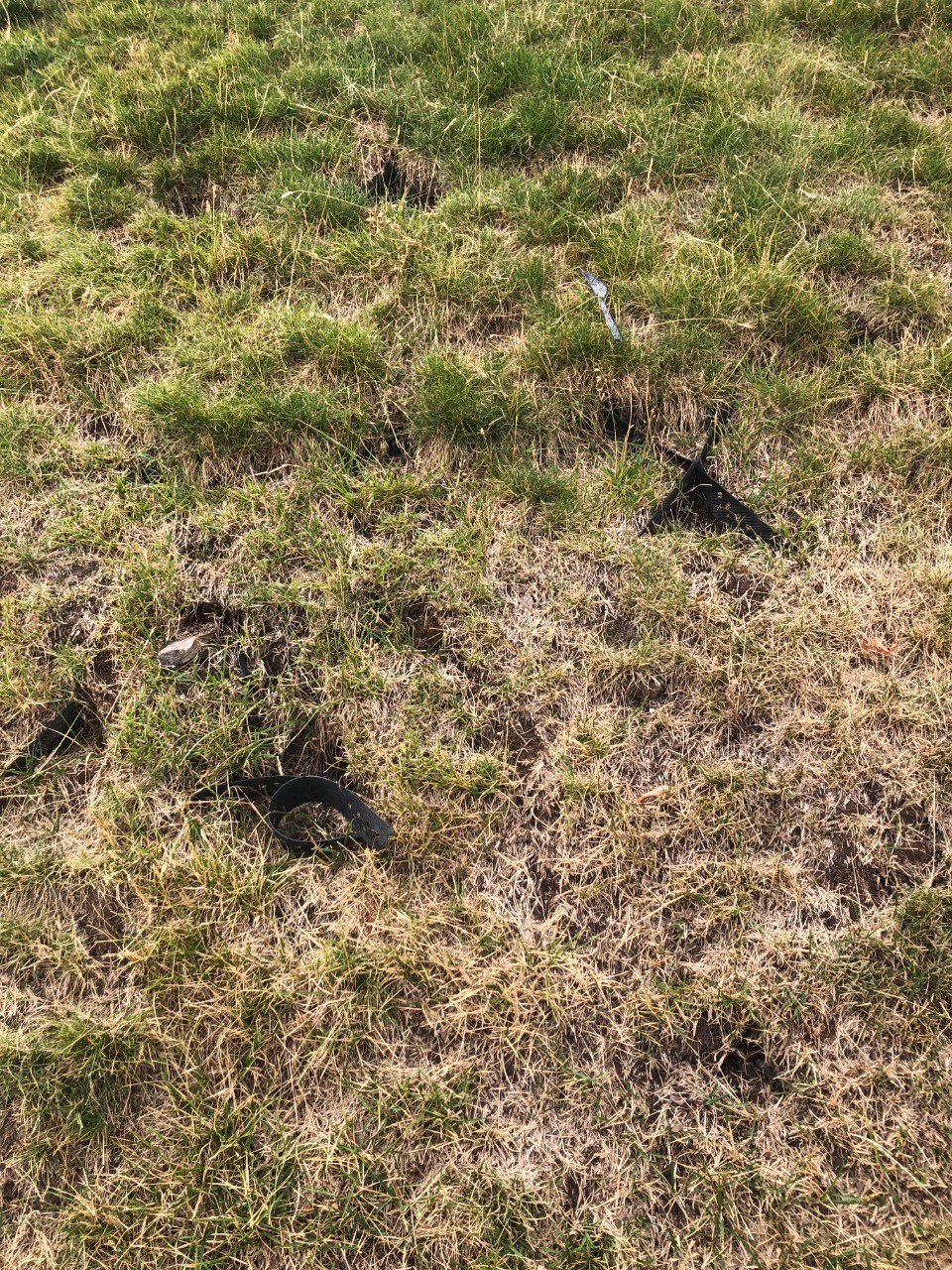

Так вот опыт показывает, что посев газона поверх георешётки, ещё и если внизу лежит под ней геотекстиль (да даже если и не лежит), как правило заканчивается деградацией газона.

Почему это происходит?

Потому что:

грунт не уплотнён в ячейках;
дернина газона не может сомкнуться в ячейках и деградирует (высыхает, выпревает, истощается, проваливается и бугрится) .

И тут я вижу два варианта: либо насыпать достаточный слой грунта поверх решётки (что при крутых склонах и откосах невозможно), либо стелить рулонный газон.

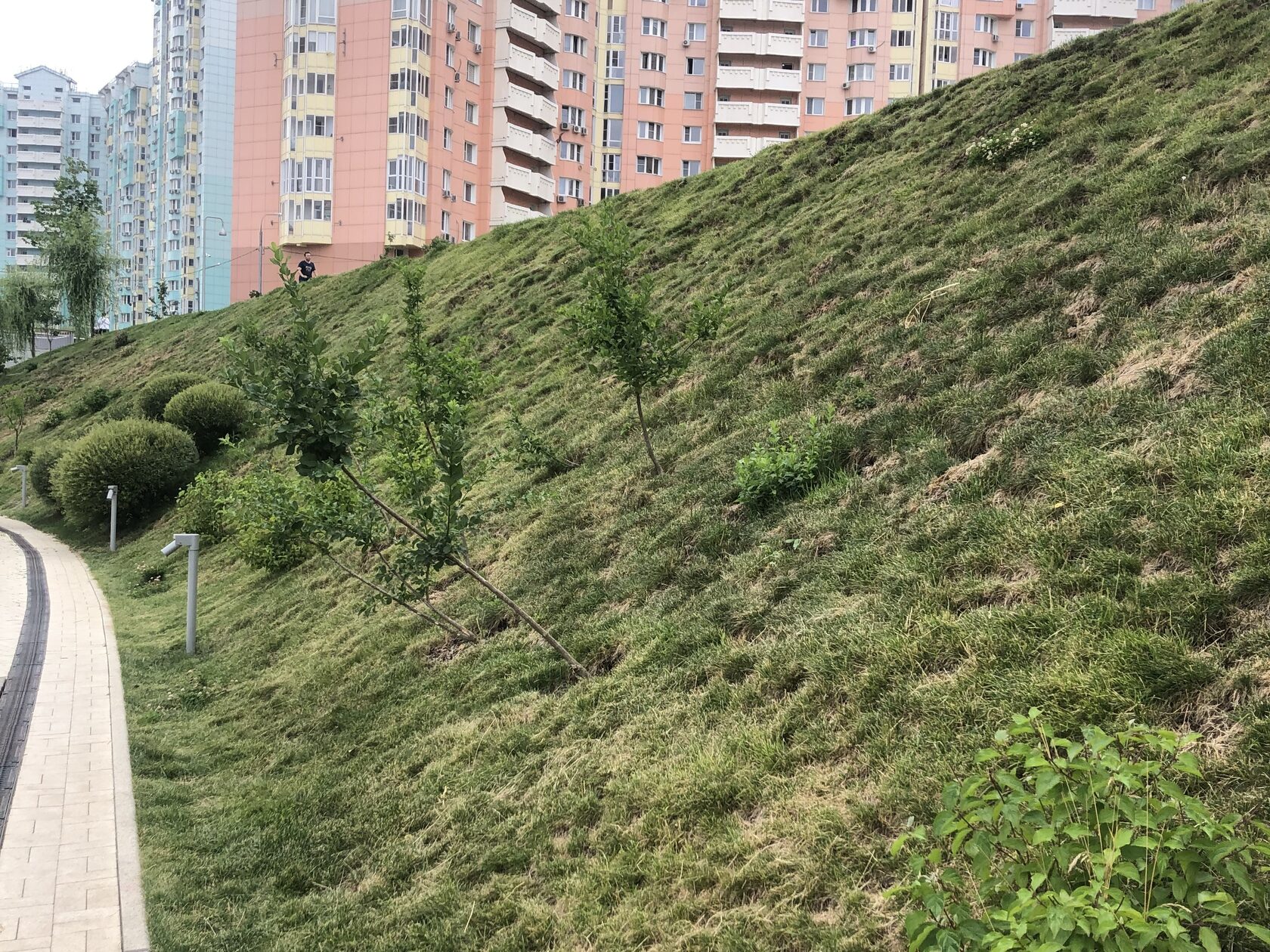

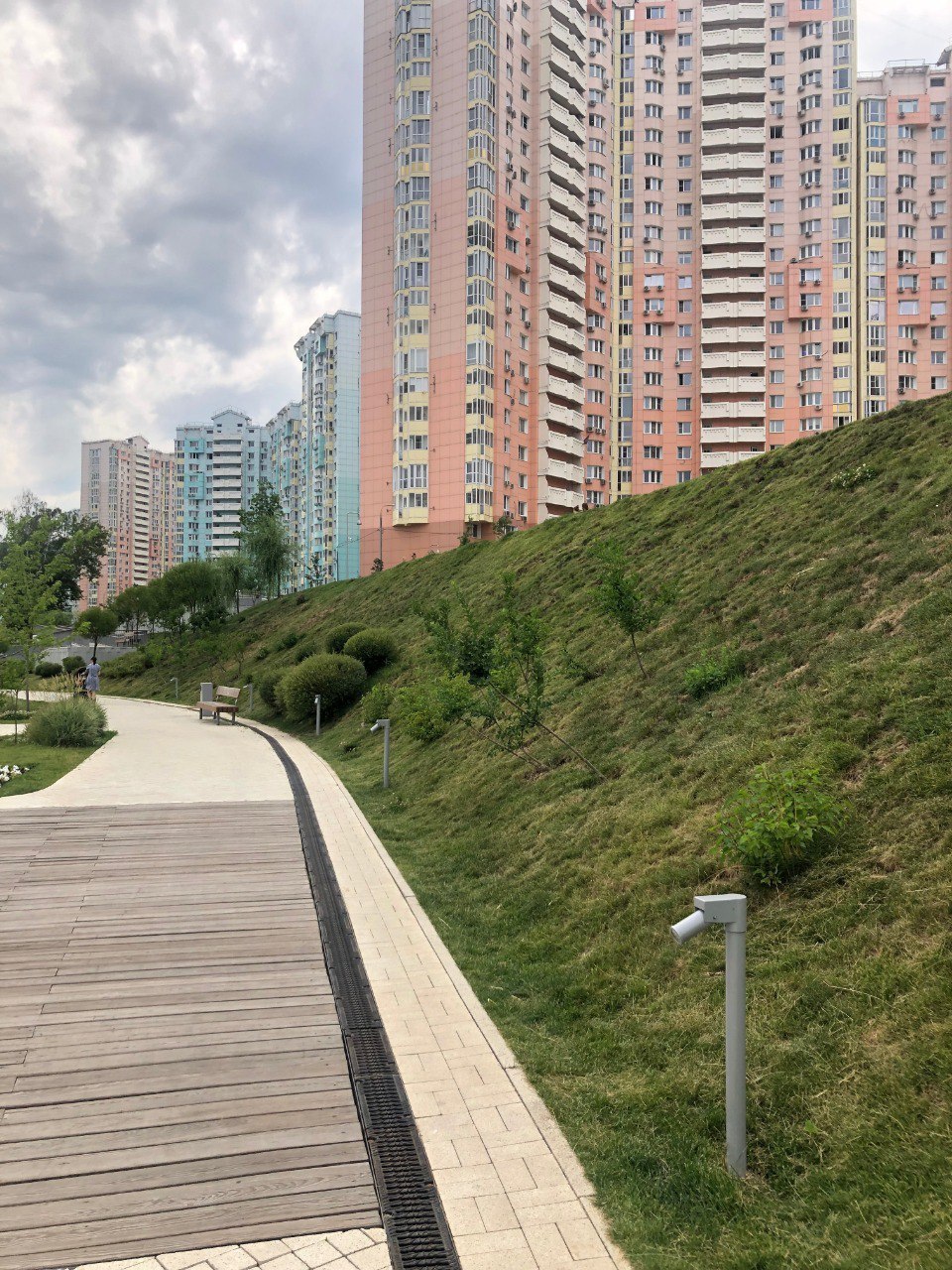

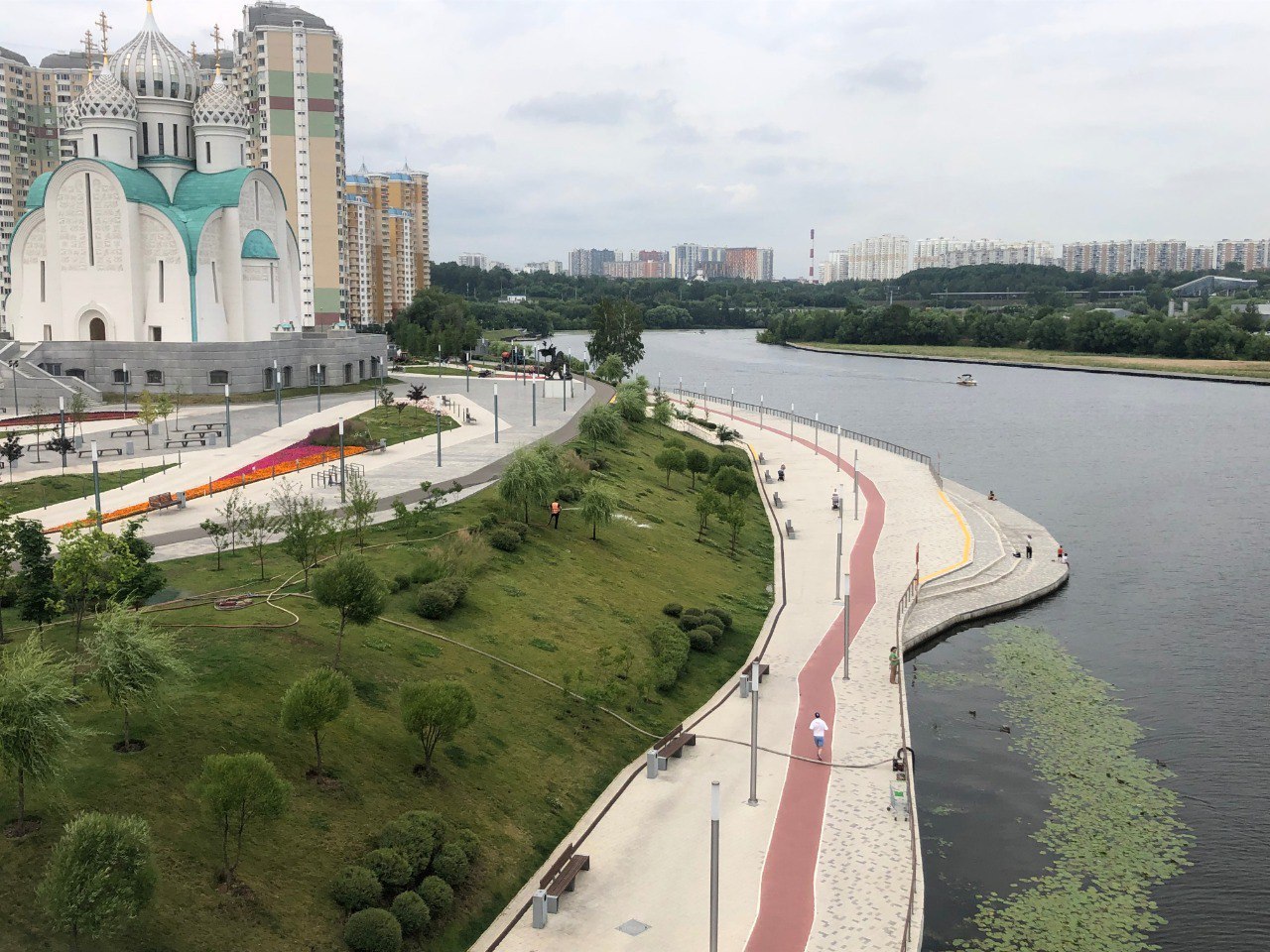

А вот примеры рулонного газона, которым поделились коллеги:

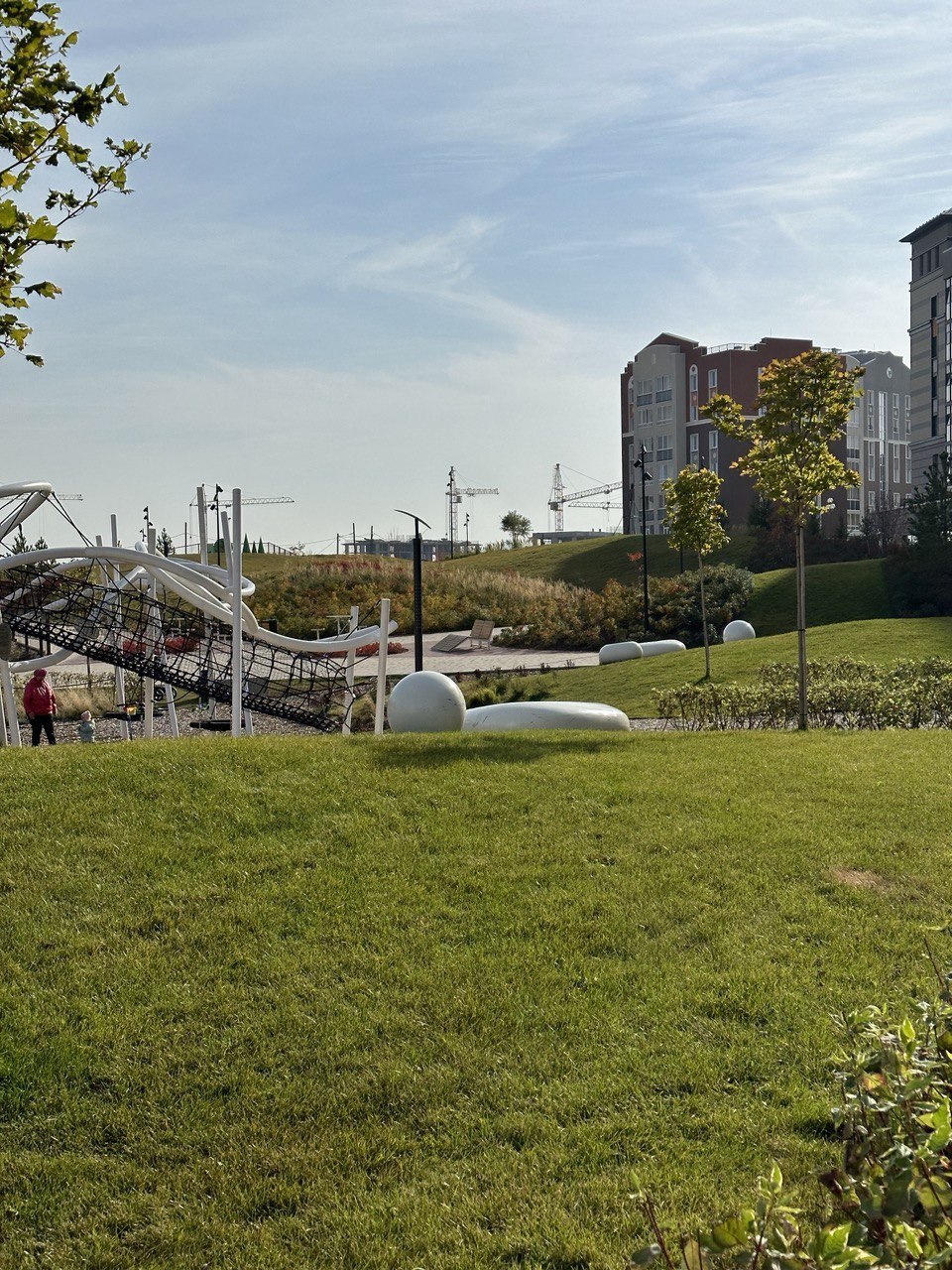

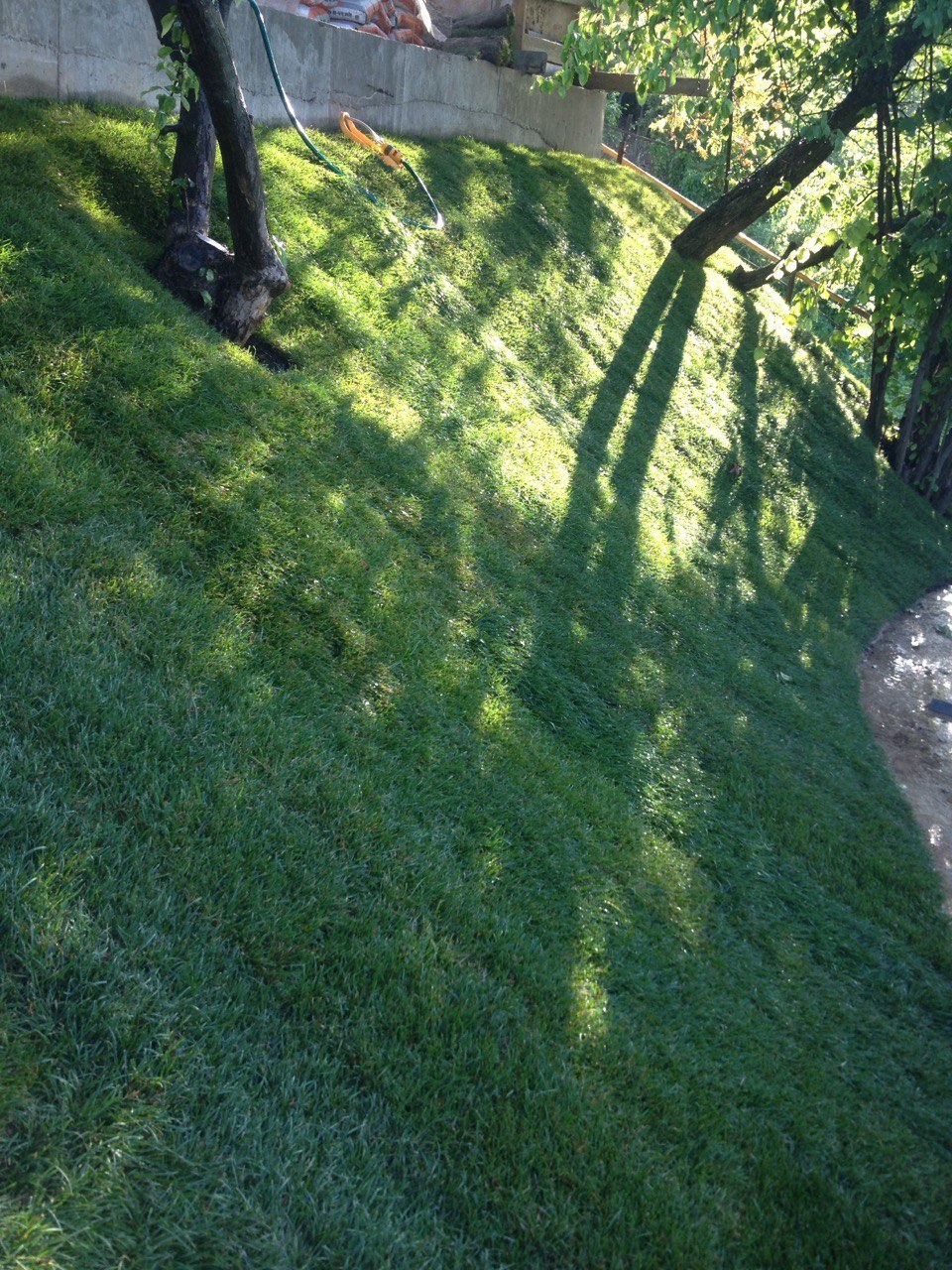

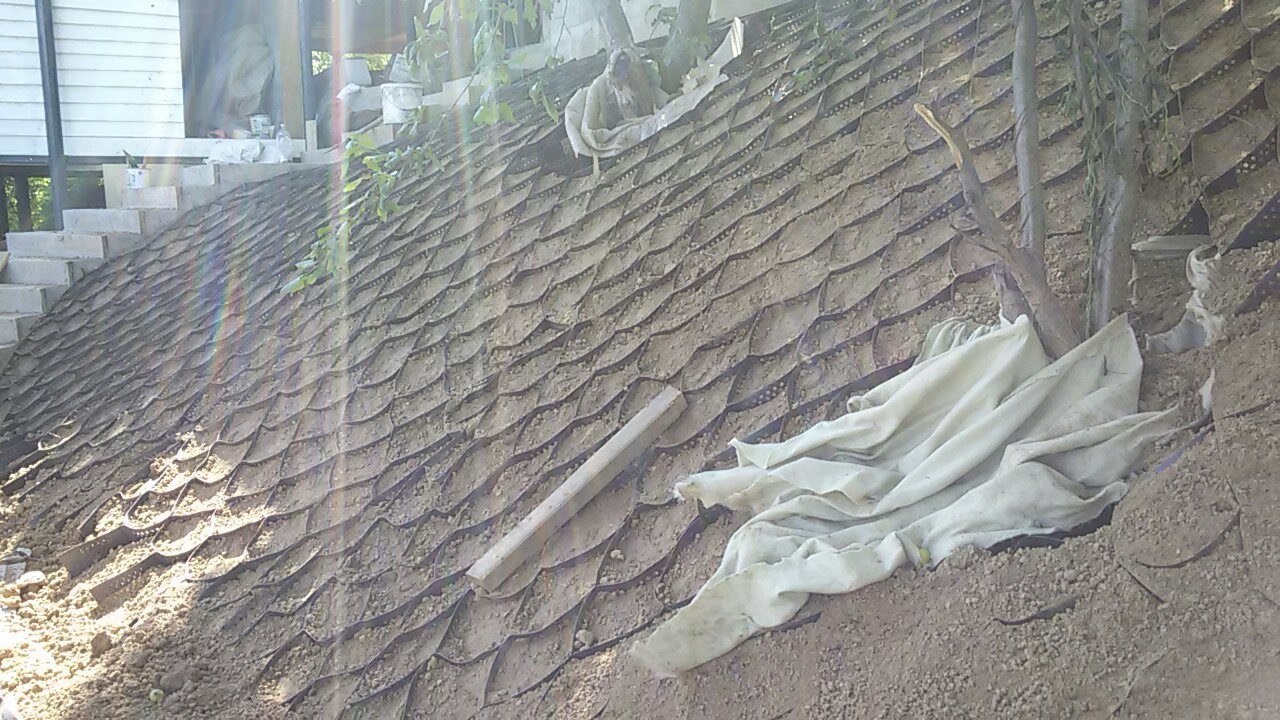

Вот ниже ещё один пример при очень крутом склоне:

Толщина грунта в дернине, я так думаю, и даёт возможность газонному покрытию сомкнуться.
По этой теме у меня всё.
