Продолжаем тему укрепления откосов при помощи геосинтетических материалов и расскажу про геоматы или, как их еще называют, волоконные маты.
Напомню, что все геосинтетические материалы должны удовлетворять требованиям ГОСТ 32804-2014 «Материалы геосинтетические для фундаментов, опор и земляных работ», а укрепление откосов должно соответствовать техническим регламентам по безопасности.
Как я уже писала ранее, согласно СП 116.13330.2012 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов»,
Напомню, что все геосинтетические материалы должны удовлетворять требованиям ГОСТ 32804-2014 «Материалы геосинтетические для фундаментов, опор и земляных работ», а укрепление откосов должно соответствовать техническим регламентам по безопасности.
Как я уже писала ранее, согласно СП 116.13330.2012 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов»,
посев многолетних трав без других вспомогательных средств защиты допускается на склонах (откосах) крутизной до 35°, а при большей крутизне (до 45°) - с пропиткой грунта вяжущими материалами или с использованием зеленых габионов и биоматов
Биоматы – это не геоматы, это ещё один тип геоматериалов, но крутизну склонов можно взять на заметку.
Геоматы же упоминаются в другом пункте этого же СП (п. 14.3.9 в ред. Изменения N 1, утв. Приказом Минстроя России от 30.12.2020 N 906/пр):
Геоматы же упоминаются в другом пункте этого же СП (п. 14.3.9 в ред. Изменения N 1, утв. Приказом Минстроя России от 30.12.2020 N 906/пр):
Для закрепления склонов и основной поверхности отсыпки допускается применять цементацию, силикатизацию и другие физико-химические способы закрепления поверхностного слоя грунтов от размыва, а также использование новых конструктивных материалов, например геоматов, георешеток.
Ну а дальше, как обычно по откосам, используем дорожные нормативные документы.

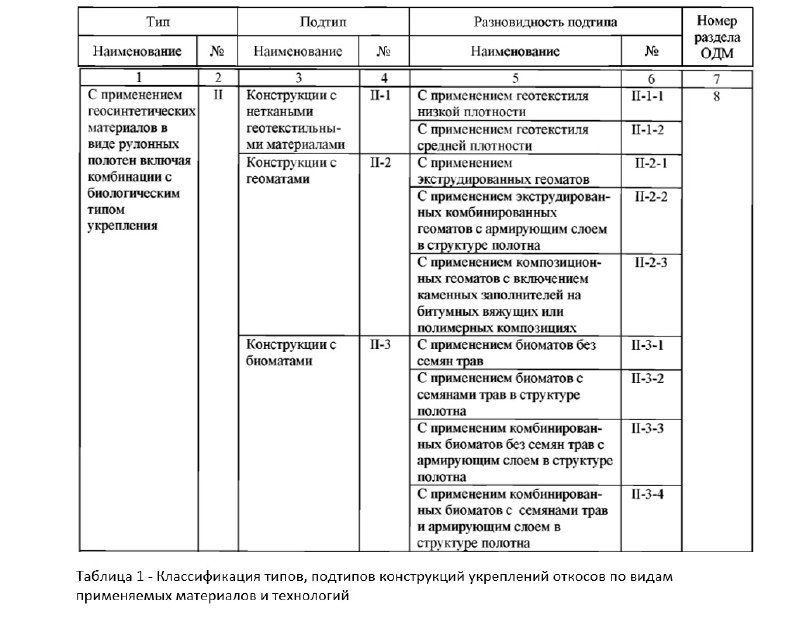

В ОДМ 218.2.078-2016 «Методические рекомендации по выбору конструкции укрепления откосов земляного полотна автомобильных дорог общего пользования» есть классификация конструкций укрепления откосов (п. 5.1) и соответствующая таблица:
В ОДМ 218.2.078-2016 «Методические рекомендации по выбору конструкции укрепления откосов земляного полотна автомобильных дорог общего пользования» есть классификация конструкций укрепления откосов (п. 5.1) и соответствующая таблица:
Согласно таблицы, укрепление откосов при помощи геоматов с посевом газонной травы относится к комбинированным конструкциям на основе применения полотен геосинтетических материалов и биологических типов укреплений.
Конструкции укреплений с применением геосинтетических материалов в виде полотен дополняют биологические типы в неблагоприятных для формирования травяного покрова условиях или расширяют область их применения (раздел 8, ОДМ 218.2.078-2016). В этом же разделе описана подробно технология укладки геополотен.

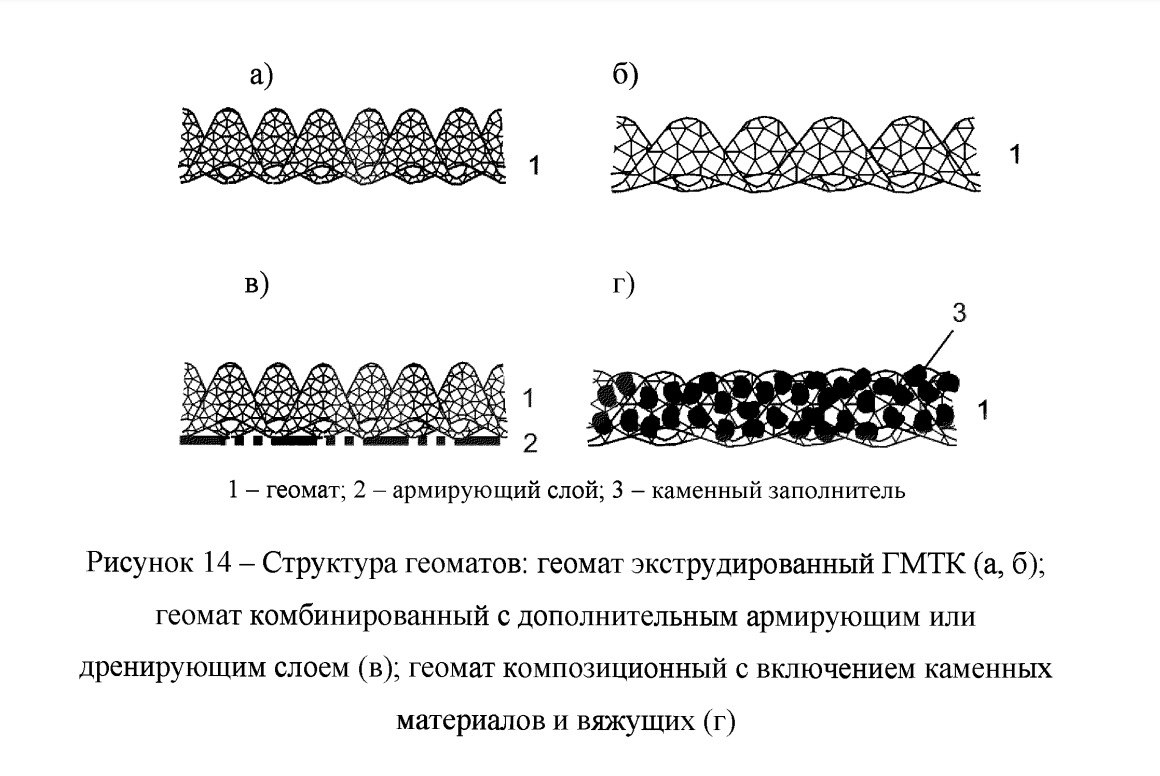

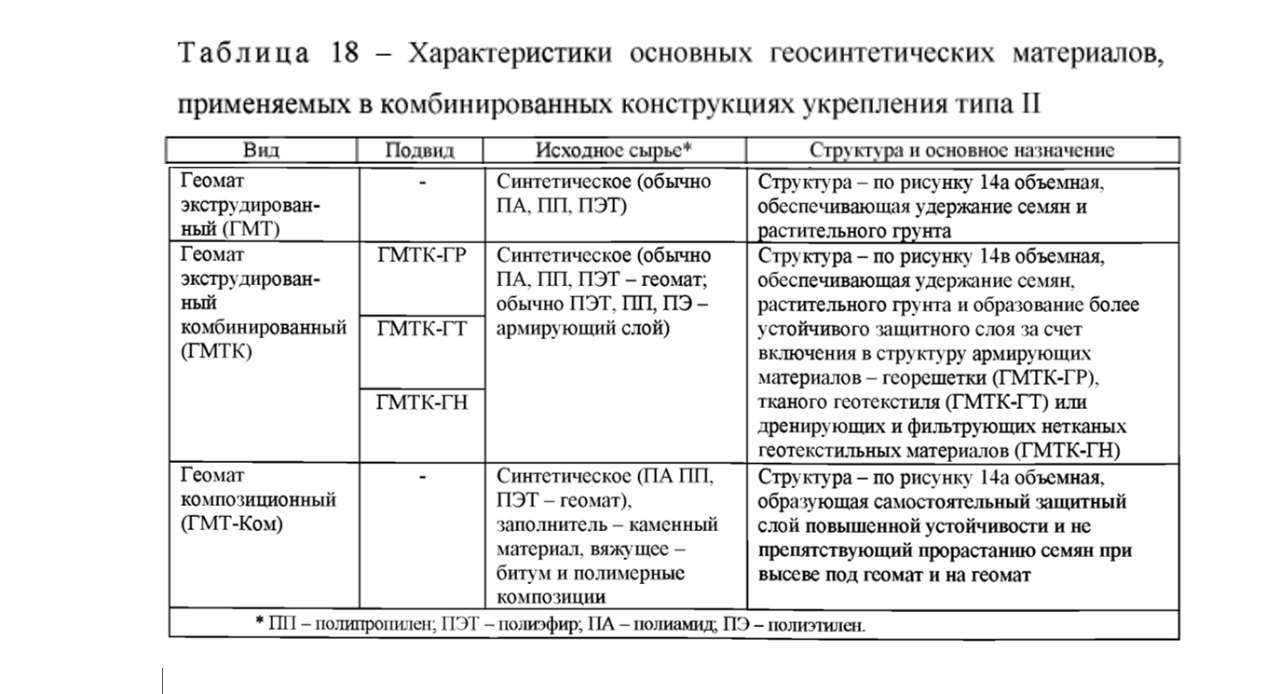

Характеристика основных типов геосинтетических материалов, применяемых в комбинированных конструкциях укрепления, приведена в таблице 18.
Конструкции укреплений с применением геосинтетических материалов в виде полотен дополняют биологические типы в неблагоприятных для формирования травяного покрова условиях или расширяют область их применения (раздел 8, ОДМ 218.2.078-2016). В этом же разделе описана подробно технология укладки геополотен.
Характеристика основных типов геосинтетических материалов, применяемых в комбинированных конструкциях укрепления, приведена в таблице 18.
В «Руководстве по укреплению конусов и откосов земляного полотна автомобильных дорог с использованием геосинтетических материалов и металлических сеток» же геоматы называются волоконными матами (п 2.5).

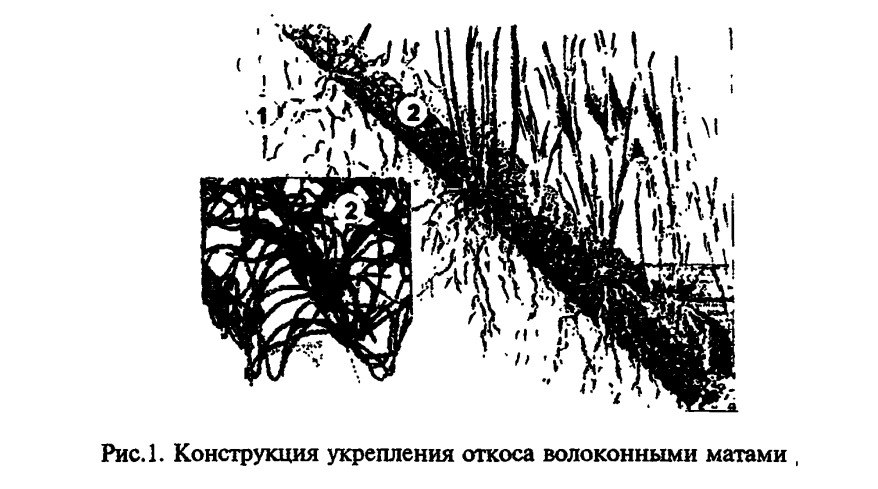

Конструкции укрепления с использованием волоконных матов применяются для обеспечения местной устойчивости конусов (откосов), в основном для защиты от эрозионных процессов и состоят из следующих элементов (рис.1):
Конструкции укрепления с использованием волоконных матов применяются для обеспечения местной устойчивости конусов (откосов), в основном для защиты от эрозионных процессов и состоят из следующих элементов (рис.1):
- уплотненного поверхностного слоя грунта откоса или конуса (1);
- волоконного мата толщиной 1-3 см (2);
- анкеров, как правило, в виде деревянных колышков длиной 20-40 см;
- растительного грунта с семенами трав.
Устройство укрепления откоса с применением волоконных матов включает следующие технологические операции:
Что ещё важно:
- подготовительные и разбивочные работы;
- укладка волоконных матов и фиксация их на поверхностном слое анкерами;
- посев семян трав в количестве 20-40 г/м2;
- заполнение мата растительным грунтом.
Что ещё важно:
- Геоматы разрушаются под действием ультрафиолета.
- Косить такие откосы получится только газонокосилкой (ноу триммер), что при большой крутизне откоса достаточно трудоемко. Но у нас в ЖК это получается
- Производители геоматериалов часто делают расчёты, что в условиях дефицита конструкторов-геотехников очень актуально. Меня лично они зимой очень выручили.

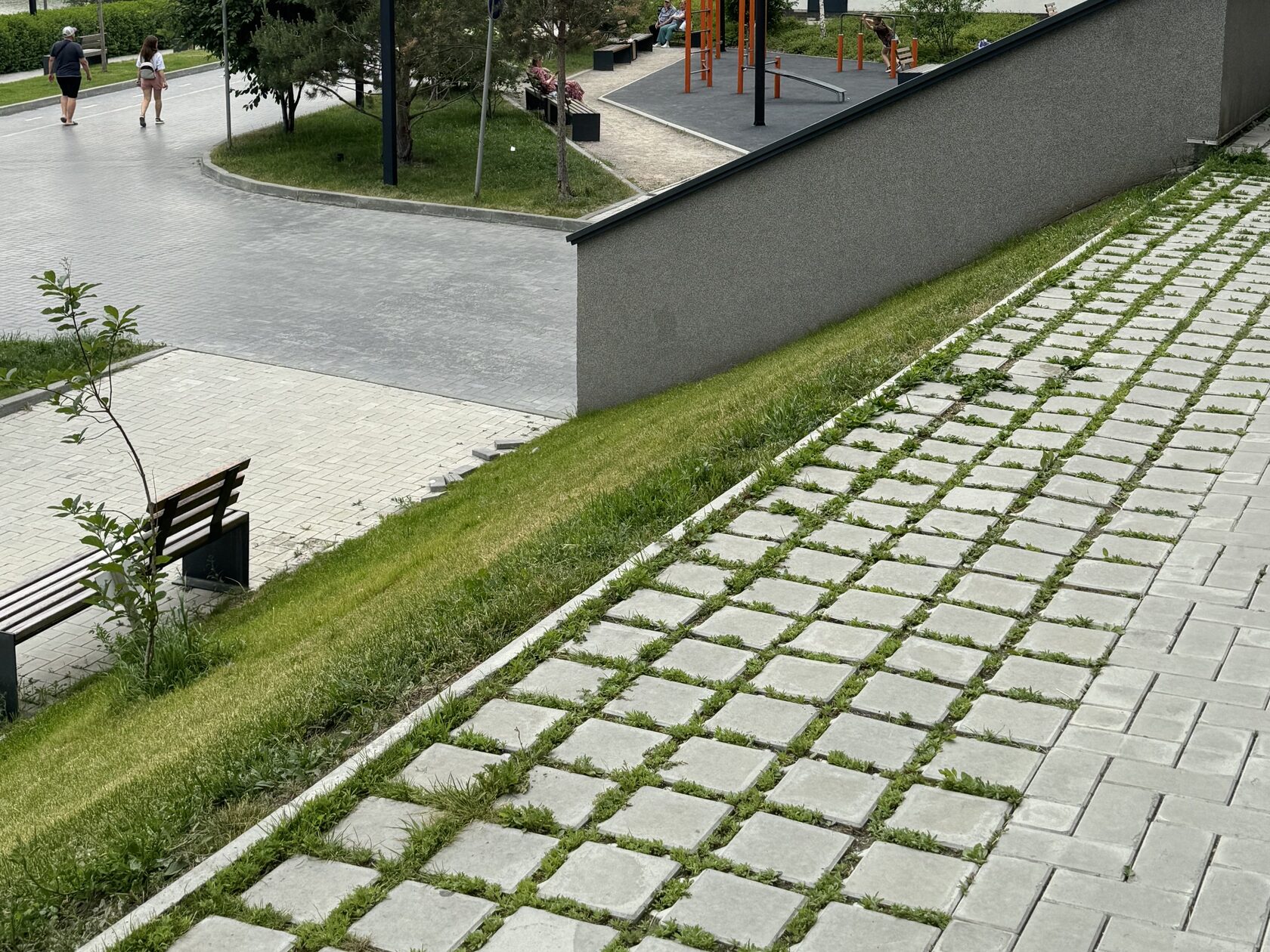

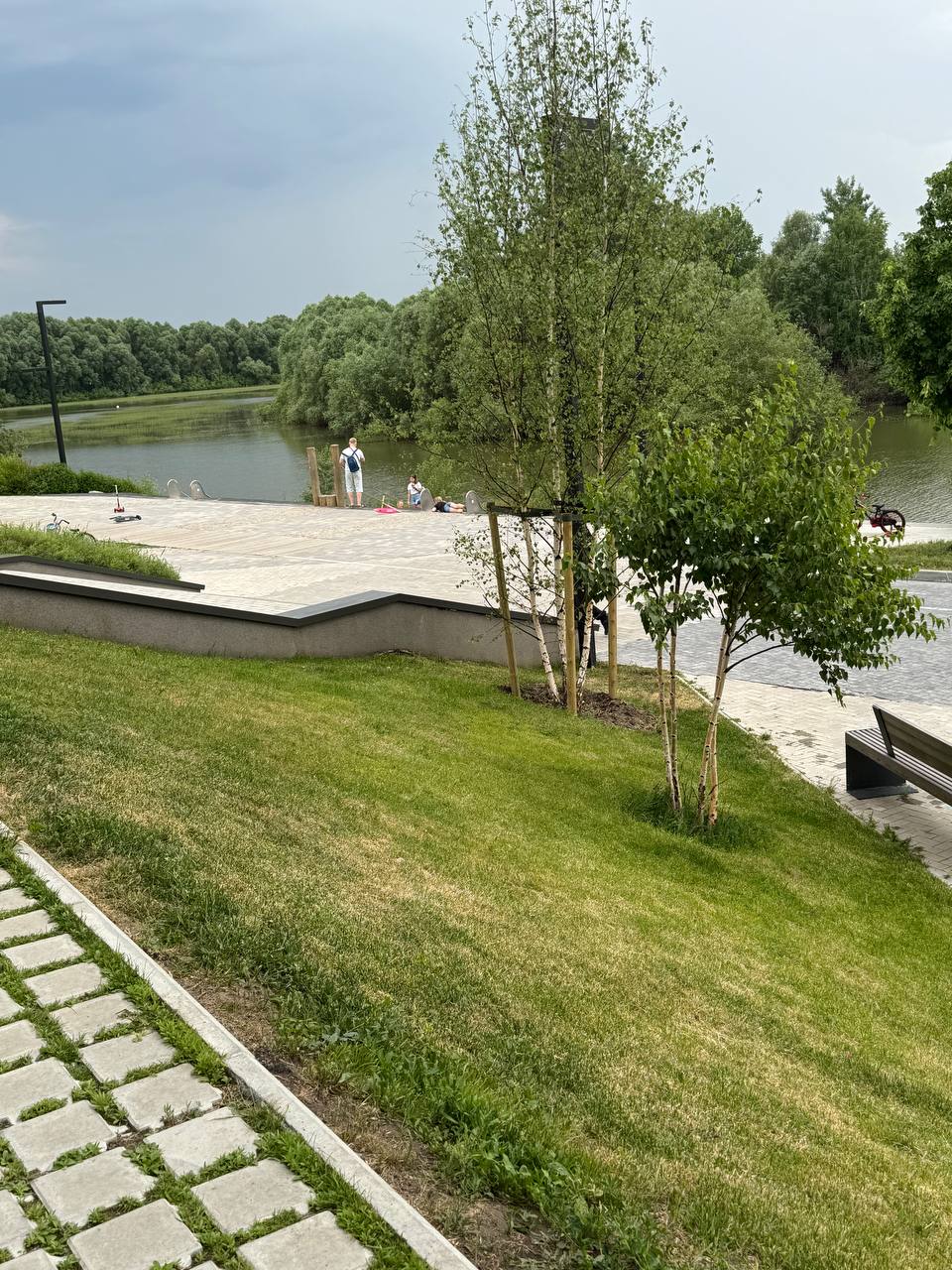

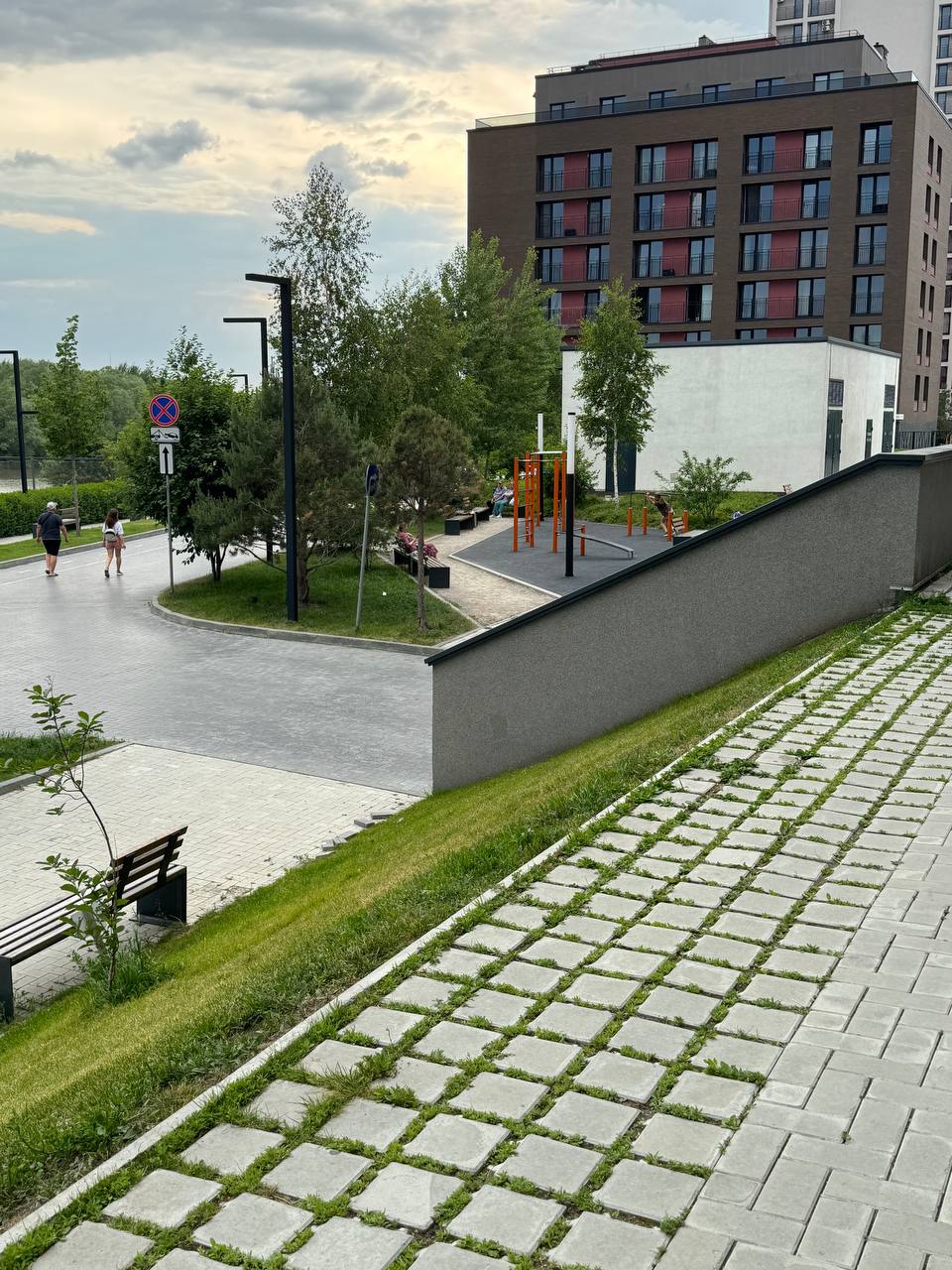

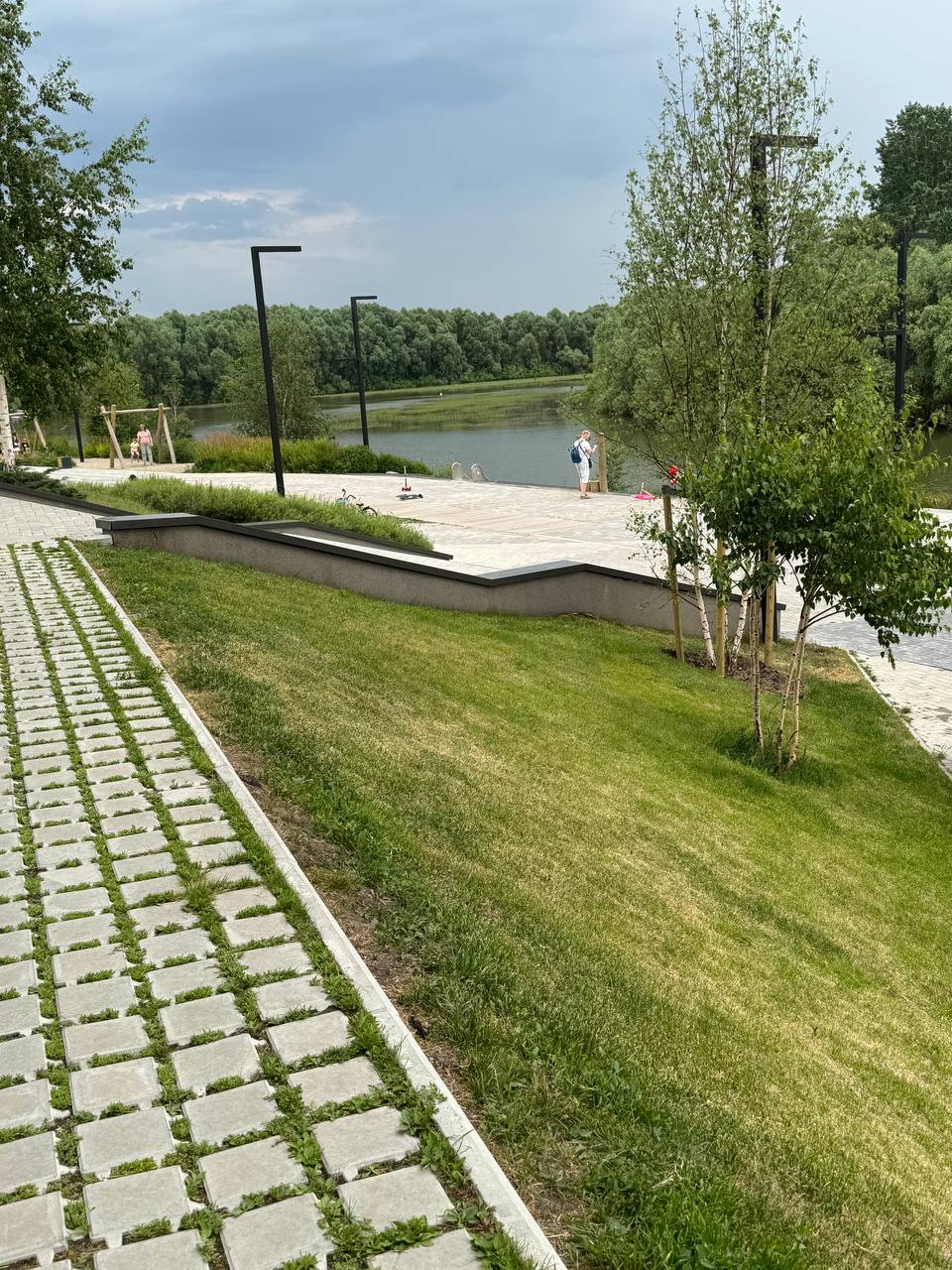

Ниже фото с нашего ЖК с интересным решением из плитки наверху откоса.
